I. Enam - kaedah pemasangan langkah (prosedur operasi piawai)
1. Kuasa - Pengesahan voltan
Sebelum operasi, cabut bekalan kuasa utama dan gunakan multimeter untuk mengesahkan bahawa voltan pada input peranti adalah 0V untuk memastikan operasi yang selamat.
Nota: Tunggu sehingga kapasitor sepenuhnya dilepaskan (disyorkan lebih besar daripada atau sama dengan 5 minit) untuk mengelakkan risiko kejutan elektrik dari voltan sisa.

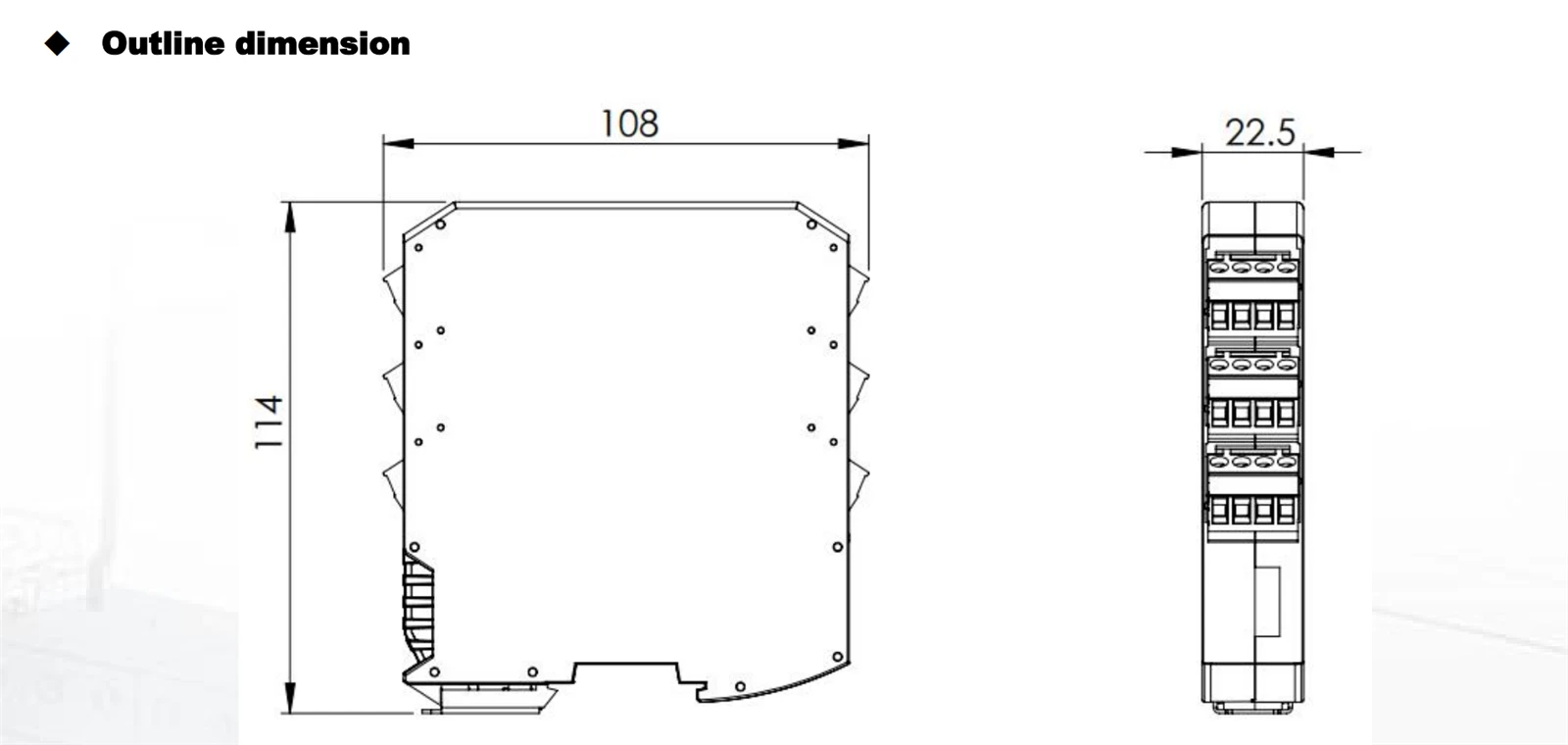

2. DIN Rail Mounting (mematuhi standard EN 60715)
Gunakan kereta api DIN 35mm untuk pemasangan. Pastikan klip peranti terlibat sepenuhnya dengan kereta api, dengan jurang kurang daripada atau sama dengan 0.5mm untuk mengelakkan longgar kerana getaran.
Pematuhan Standard: EN 60715 Menentukan dimensi dan toleransi pemasangan untuk landasan DIN industri untuk memastikan keserasian dan kestabilan.
3. Dual bebas - pendawaian saluran (diameter dawai lebih besar daripada atau sama dengan 0.75mm²)
Pendawaian berasingan untuk kawalan dan litar kuasa untuk mengelakkan gangguan elektromagnet.
Warna wayar: coklat untuk CH1, biru untuk CH2, dan kuning - hijau untuk tanah.
Tork pengetatan terminal: 2.5N · m (ditentukur menggunakan pemutar skru tork).
4. Tetapan parameter kelewatan
Konfigurasikan masa kelewatan (julat: 0.1-300s) menggunakan suis DIP pada panel peranti atau perisian komputer hos. Selepas menetapkan, rekod nilai parameter dan sahkannya terhadap lukisan reka bentuk.
Sebagai contoh, untuk senario penggera kebakaran, adalah disyorkan untuk menetapkan kelewatan 10s untuk mengelakkan operasi palsu kerana gangguan sementara.
5. Kuasa - pada ujian - sendiri (perhatikan urutan LED)
Selepas kuasa awal - pada, petunjuk LED peranti flash dalam urutan (merah → kuning → hijau). Jika mereka kekal hijau pepejal dalam masa 3 saat, ujian diri - telah berlalu.
Pengendalian kesalahan: Jika LED flash merah kitaran, periksa urutan fasa kuasa atau status komunikasi modul.
6. Ujian Fungsian (kesalahan simulasi)
Simulasi pemotongan isyarat input: Putuskan sambungan pendawaian sensor CH1 untuk mengesahkan sama ada peranti mencetuskan perlindungan.
Uji Fungsi Reset: Selepas kesalahan dicetuskan, tekan secara manual butang Reset Yellow untuk memerhatikan sama ada peranti kembali ke output normal.
