Penerangan Produk

tirai lampu keselamatan	tirai lampu keselamatan
Mod	CCT 20-10-190 2BB
Ciri-ciri	Bilangan Paksi Optik	Jarak Rasuk	Ketinggian Pelindung	Julat imbasan
Ilustrasi
Ciri-ciri	20 rasuk	10mm	190mm	6m
Output Selamat (OSSD)	2 PNP NC
Palam Antara Muka	Penyambung M12

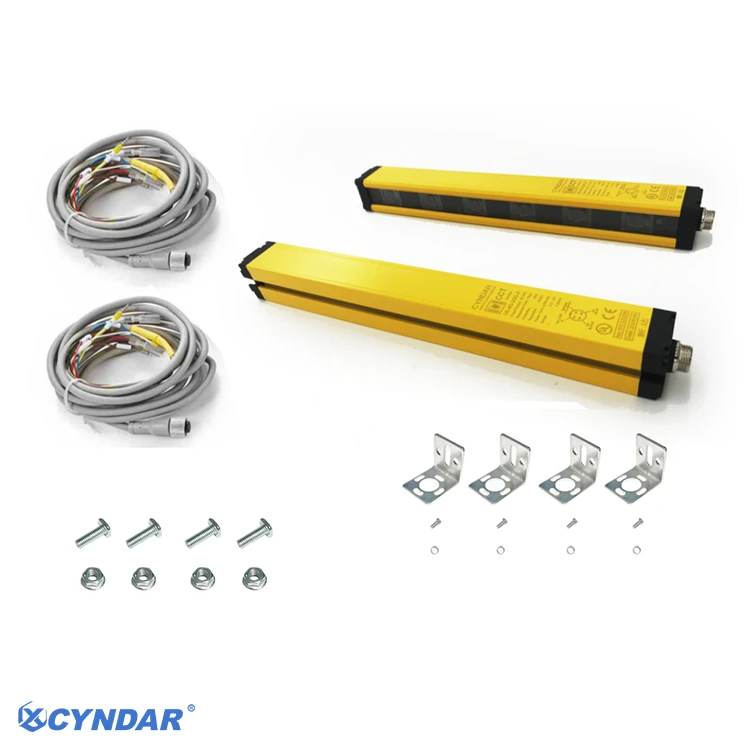

Pakej	1 penerima dan 1 pemancar, aksesori pendakap skru, kabel 3 meter
segerak	Penyegerakan talian

Untuk spesifikasi lanjut, sila rujuk manual pengguna dan hubungi perkhidmatan pelanggan.

Mesin rolling plastik dilengkapi dengan tirai cahaya untuk melindungi kawasan rolling, menghalang kakitangan daripada masuk dan berhenti, mengelakkan kekusutan, dan sesuai untuk rolling plastik.

Daripada reka bentuk penyelidikan dan pembangunan kepada penghantaran pengeluaran, kami mengawal sepenuhnya kualiti tirai lampu keselamatan dan menyuntik dorongan padu ke dalam peningkatan keselamatan industri pembuatan dengan produk-kos efektif.

Lagi penerangan produk

Nama Produk	Tirai Lampu Keselamatan
Parameter yang berkaitan
Bentuk langsir cahaya	Kaedah menembak
Jarak paksi optik	10mm	14mm	20mm	25mm	30mm	40mm	80mm	200mm
Ketepatan pengesanan	18mm	22mm	28mm	33mm	38mm	48mm	88mm	208mm
Bilangan pancaran cahaya	6,8...32	6,8...32	4,6...32	6,8...32	4,6...32	4,6...32	4,6...20	4,6...12
Ketinggian perlindungan	Jarak paksi optik × (Bilangan rasuk - 1)
Jarak pengesanan	0.3~3m(A);0.3~6m(B)
Data elektrik
Voltan bekalan kuasa	DC12/24V
Arus penggunaan	Kurang daripada atau sama dengan 200mA
Masa tindak balas	Kurang daripada atau sama dengan 15ms
Keluaran	Jenis NPN/PNP, dengan suntikan semasa 500mA, dengan penurunan voltan kurang daripada 1.5V, menampilkan kekutuban, litar-pendek dan perlindungan beban lampau.
Menukar elemen	PNP kristal atau/transistor NPN
Pengawal	Pengawal tirai cahaya (output geganti AC110-220V)
	Geganti keselamatan (output geganti DC24V, saluran dwi, tetapan semula manual/automatik boleh dipilih)
Keadaan keluaran	Apabila semua paksi optik diterangi, penerima dihidupkan (lampu hijau menunjukkan ini).
Lampu penunjuk	Projektor: Lampu penunjuk kuasa (merah); Penerima: Lampu penunjuk output menyala (hijau) / disekat (merah)
Data mekanikal
panjang gelombang	805mn
Sumber cahaya	LED Inframerah Termodulat
Dimensi keratan-rentas	30mmx30mm
Bahan cangkerang	Aloi aluminium, penutup hujung: nilon bertetulang ABS.
Antara Muka Elektrik
Bilangan Antara Muka	2 (Pemancar dan Penerima)
Jenis Antara Muka	7-pin, penyambung M12
Data Persekitaran
Gred perlindungan	IP65
Rintangan kepada gangguan cahaya	10000lux(Sudut insiden Lebih besar daripada atau sama dengan 5 darjah)
Rintangan kepada cahaya persekitaran	Lampu pijar: Keamatan cahaya pada permukaan penerima ialah 3000 lux; cahaya matahari: Keamatan cahaya pada permukaan penerima ialah 10000 lux.
Suhu persekitaran	Bengkel: -10 - 40 darjah (tetapi tidak beku), storan: -25 hingga 55 darjah
Kelembapan persekitaran	Bengkel: 35 - 85% RH, storan: 35 - 95% RH
Pembungkusan	Persekitaran industri standard
Panjang kabel yang dibenarkan	100m

Penerangan Model

Contoh Model:CCT 08-40-280 2AA-5m CCT Tirai Cahaya Keselamatan Anti-gangguan: 8 rasuk, jarak paksi optik 40mm, ketinggian pengesanan 280mm, dua set output NPN yang biasanya tertutup, rasuk 3m melalui-, kabel 5m.
CCT	08-	40-	280	2	A	A	-5m

Siri Produk	Bilangan rasuk	Jarak paksi optik	Ketinggian perlindungan	Kuantiti keluaran	Kaedah keluaran	Mengesan jarak	Panjang kabel data
CCT	04 06 08 ... 32	10:10mm 14:14mm 20:20mm 25:25mm 30:30mm 40:40mm 80:80mm 200:200mm	Ketinggian produk yang berkesan :Ketinggian=(Bilangan rasuk - 1) * Jarak	2:Dua set keluaran	A: NPN NC B: PNP NC C: NPN NO D: PNP NO	A: 0.03-3M B: 0.03-6M	Konfigurasi standard: 3 meter (tidak dinyatakan) 4m: 4 meter 5m: 5 meter ... 30m: 30 meter

Konfigurasi kilang

Pengawal pilihan

Model	Nama	Spesifikasi	Keluaran	Penerangan	Gambar	Gambar rajah pendawaian
LCBP1	Pengawal tirai cahaya	AC 110~220V	1NC+1NO	Sesuai untuk set langsir ringan (7 teras - PNP).		Gambar rajah pendawaian untuk langsir cahaya dan LCBP1
SRC106	Relay keselamatan	DC 24V	3NC+1NO	Dwi-saluran, tetapan semula manual/automatik boleh dipilih(7 teras - PNP).		Gambar rajah pendawaian untuk langsir cahaya dan SRC106

Spesifikasi Aksesori

Nama	Gambar	Dimensi	Permohonan
T-skru jenis
T-skru jenis	CA02/Konfigurasi standard		Untuk kaedah pemasangan alur sisi
Tanda kurung-sudut kanan
Tanda kurung-sudut kanan	CA04/Konfigurasi standard		Untuk kaedah pemasangan hujung CCT
Kacang cembung
Kacang cembung	CA03/Pilihan		Untuk kaedah pemasangan alur sisi
Sokongan paip keluli tahan karat
Sokongan paip keluli tahan karat	CA01/Pilihan		Untuk kaedah pemasangan tiub
