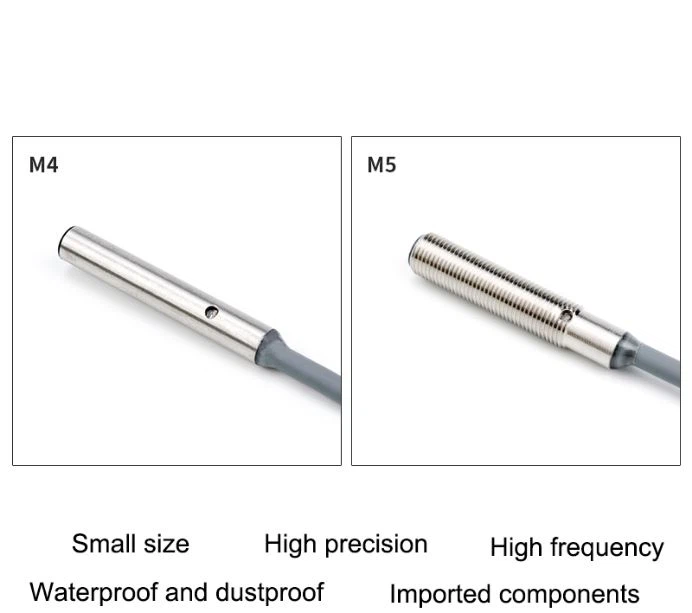

Produk | Sensor induktif M4 | M5 sensor induktif | M6 sensor induktif |
Saiz Produk | Φ4*25mm | Φ4*25mm | Φ6*30mm |
Kaedah pemasangan | Perisai | Perisai | Perisai |
Jarak penderiaan (mm) | 0.8/1.0/1.2/1.5 (mm)+10% (Lalai ialah 0.8mm) | 0.8mm / 1mm / 1.2mm /1.5mm | 0.8mm / 1mm / 1.2mm / 1.5mm |
bahan cangkerang | keluli tahan karat | keluli tahan karat | Kuput nikel bersalut |
Dengan LED | Dengan LED | Dengan LED | Dengan LED |
Voltan Operasi | 10-30VDC | 10-30VDC | 10-30VDC |
Gelombang berterusan | 10% | 10% | 10% |
Tiada muatkan semasa | 10mA | 10mA | 10mA |
Arus beban maksimum | 150 mA | 150mA | 150mA |
Arus kebocoran | 0.01mA | 0.01mA | 0.01mA |
Penurunan voltan | 1.5V | 1.5V | 1.5V |
Aras on-off | 2kHz/2Hz/1kHz | 2kHz/1kHz | 1kHz |
Masa tindak balas | 0.1ms/0.1ms/0.1ms/0.3ms | <> | <> |
Menukar histeresis | 15% (Strontium) | <15%> | <15%> |
Kebolehularian | 3.0%(Sr)3.0%(Sr)3.0%(Sr)5.0%(Sr) | <3.0%> | <5.0%> |
Aras perlindungan | IP67 | IP67 | IP67 |
Suhu kerja | 25°C~+70°C | -25°C~+70°C | -25°C-+70°C |
Panjang konduktor | 2m (khas boleh dimanjangkan) | 2m (khas boleh dimanjangkan) | 2m (khas boleh dimanjangkan) |
Prinsip kerja Suis berdekatan induktif tergolong dalam penderia kedudukan dengan output suis. Ia terdiri daripada pengayuh frekuensi tinggi LC dan litar pemprosesan penguasaan. Apabila objek logam menghampiri kepala sensor berayun yang boleh menjana medan elektromagnet, arus eddy dihasilkan di dalam objek. . Arus eddy ini bertindak balas pada suis jarak, yang melemahkan keupayaan ayunan suis berdekatan, dan mengubah parameter litar dalaman, dengan itu mengenal pasti sama ada terdapat objek logam menghampiri, dan kemudian mengawal suis hidup atau mati.
Objek yang suis berdekatan ini boleh mengesan mesti objek logam.
Sensor jarak induktif terdiri daripada litar ayunan frekuensi tinggi, litar pengesanan, litar penguatkan, litar membentuk dan litar output. Elemen sensitif untuk pengesanan adalah ekor pengesanan, yang merupakan bahagian penting dalam litar ayunan. Kekerapan ayasi litar ayasi
.
Apabila geung pengesanan bertenaga dengan arus seli, medan magnet sarikata dihasilkan di sekeliling gelindung pengesanan. Apabila objek logam menghampiri gelindung pengesanan, objek logam akan menjana arus eddy dan menyerap tenaga medan magnet, yang mengubah induksi L gelindung pengesanan. Akibatnya, kekerapan ayasi litar ayuhan dikurangkan, dan ayasi dihentikan. Kedua-dua negeri pengayupan dan hentian getaran ditukar kepada output isyarat suis oleh litar pemantauan.
